| Preliminary ProceduresDisconnect the negative battery cable. Refer toBattery Negative Cable Disconnection and Connection.Remove instrument Panel – left side. Refer toInstrument Panel Insulator Panel Replacement - Left Side.Remove mode valve actuator.Mode Valve Actuator Replacement | |

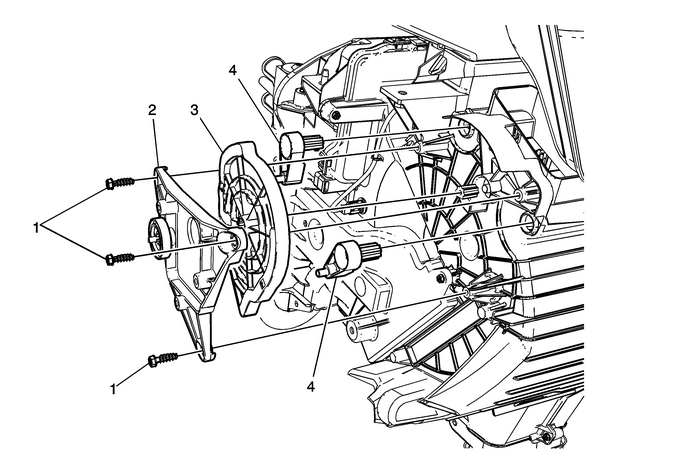

1 | Mode Cam Actuator Cover Screw (Qty:-3) Caution:Refer toFastener Caution. Procedure Disconnect the mode actuator electrical connector. Tighten1.5-Y(13-lb-in) |
2 | Mode Cam Actuator Cover. |
3 | Mode Cam Actuator Gears |
4 | Mode Cam Actuator Arms (Qty:-2) |
